12um 640x512 USB -uitset kompakte grootte termiese module
|
Modelnommer |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Termiese module |
||||
|
Beeldsensor |
Vox ongekoelde fokusvlak skikkings |
|||
|
Maks. Resolusie |
640 × 512 |
|||
|
Raamkoers |
Verstelbaar, 6Hz tot 30Hz |
|||
|
Pixel -interval |
12μm |
|||
|
Reaksie -golfband |
8μm tot 14μm |
|||
|
Netd |
≤ 40MK (@ 25 ° C), F# = 1.0 |
|||
|
Lens (brandpuntlengte) |
9.1mm |
15mm |
19mm |
25mm |
|
F nommer |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
IFOV |
1.3Mrad |
0.8MRAD |
0.6Mrad |
0.48Mrad |
|
Gesigsveld (H × V) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17.46 ° × 14.01 ° |
|
Min. Fokus afstand |
2m |
5m |
7m |
8m |
|
Temperatuurmeting |
||||
|
Temperatuurreeks |
- 20 ° C ~+150 ° C en 100 ° C ~ 550 ° C |
|||
|
Temperatuur akkuraatheid |
Maksimum (± 2 ° C, ± 2%) by die omgewingstemperatuur 25 ° C en objektemperatuur bo 0 ° C |
|||
|
Temperatuurafstand (gebaseer op 0,65 × 0,65 m) |
10m (die verste) |
15m (die verste) |
20 m (die verste) |
25m (die verste) |
|
Termografie -reël |
3 Tipes Temperatuurmetingsreëls, 21 reëls (10 punte, 10 streke en 1 lyn) |
|||
|
Data -uitset |
16bit temperatuurdata |
|||
|
Beeldweergawe |
||||
|
Kontrasverstelling |
Ja |
|||
|
Helderheidsaanpassing |
Ja |
|||
|
Palette |
15 palette van kleur verstelbaar, standaard wit warm |
|||
|
FFC (plat veldkorreksie) modus |
Outo, handleiding, eksterne regstelling |
|||
|
DDE |
Ja |
|||
|
Generaal |
||||
|
Hardeware -koppelvlak |
USB2.0 FPC |
|||
|
Mag |
DC 5V ± 5% |
|||
|
Kragverbruik |
≤0,55W |
≤0,55W |
≤0,55W |
≤0.65W |
|
Vibrasie en skok |
Vibrasie: sinusvormige vibrasie, 20 m/s ², 3 - as Skok: half sinusgolf, 30 g/11 ms, 3 - as 6 - manier |
|||
|

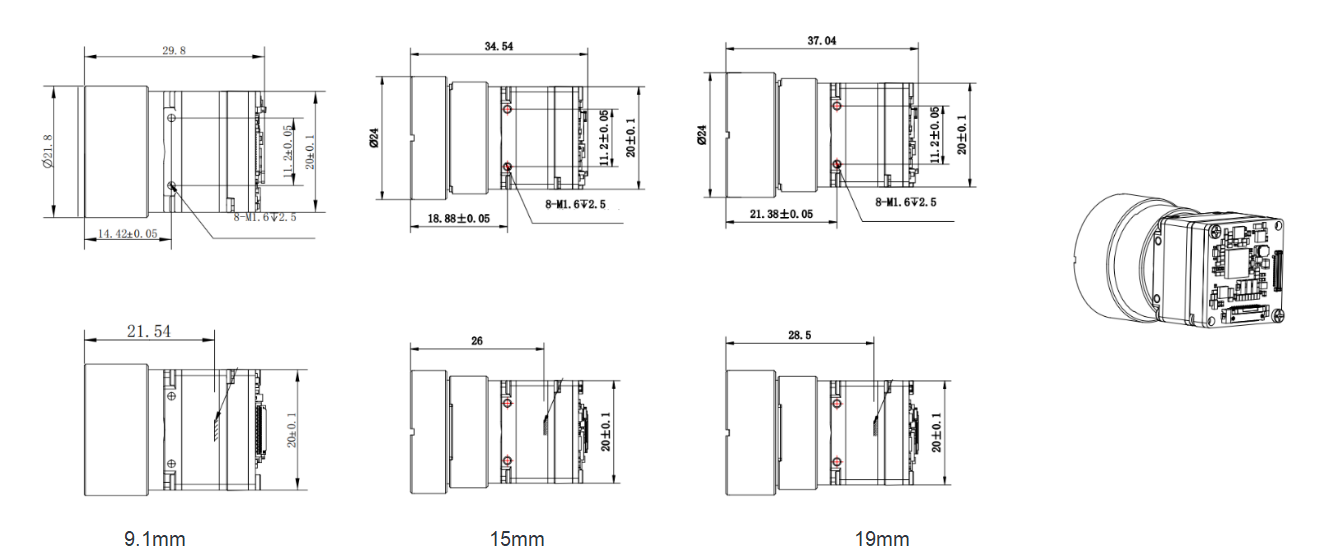

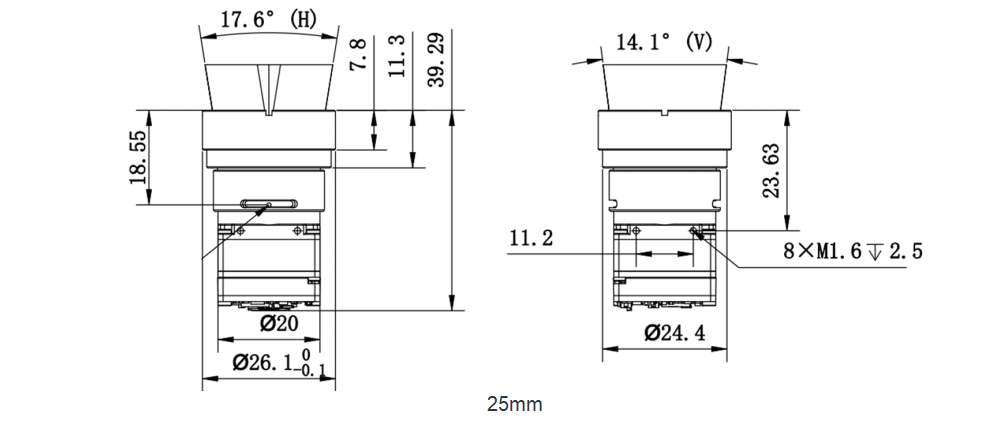

Dimensie (mm) |
29.8*20*20mm |
34.54*20*20mm |
37.04*20*20mm |
39.29*20*20mm |
|
Gewig |
≤22g |
≤28g |
≤32g |
≤33g |
|
Werkstemperatuur |
- 40 ° C ~ 70 ° C |
|||
