640x512 termiese netwerkkameramodule met 30~180mm (30~120mm) gemotoriseerde lens
|
Model |
SG-TCM06N2-M30180 |
SG-TCM06N2-M30120 |
|
|
Sensor |
Beeldsensor |
Ongekoelde VOx mikrobolometer |
|
|
Resolusie |
640×512 |
||
|
Raamtempo |
50Hz |
||
|
Pixel toonhoogte |
12μm |
||
|
Spektrale reeks |
8~14μm |
||
|
NETD |
≤40mK@25°C, F#1.0 |
||
|
Lens |
Bedekking |
DLC |
|
|
Brandpuntsafstand |
30~180mm |
30~120mm |
|
|
Lens tipe |
Gemotoriseerd |
Gemotoriseerd |
|
|
Optiese zoom |
6x |
4x |
|
|
Digitale zoom |
8x |
8x |
|
|
F waarde |
F1.0~F1.4 |
F1.0~F1.4 |
|
|
FOV |
14,59°×11,69°~2,44°×1,96° |
14,59°×11,69°~3,67°×2,93° |
|
|
Video |
Kompressie |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Oudiokompressie |
AAC / MP2L2 |
||
|
Snapshot |
JPEG |
||
|
Resolusie |
Hoofstroom: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
Video Bit Rate |
4kbps~65Mbps |
||
|
Netwerk |
Netwerkprotokol |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, HTTP API, SDK, GB28181 |
||
|
Netwerk sekuriteit |
Gebruikersverifikasie, IP/MAC-filtrering, HTTPS-enkripsie, IEEE 802.1X-netwerktoegangsbeheer |
||
|
Webblaaier |
IE, Edge, Firefox, Chrome |
||
|
Gebruiker |
Tot 20 gebruikers, 2 vlak: Administrateur, Gebruiker |
||
|
Berging |
Mikro SD/SDHC/SDXC-kaart (tot 1 TB) randberging, FTP, NAS |
||
|
Multicast |
Ondersteuning |
||
|
Intelligensie |
Omtrek Beskerming |
Tripwire, Dwarsheiningopsporing, indringing |
|
|
Gedragsanalise |
Verlate voorwerp, Voorwerpverwydering, Vinnig-Beweeg, Skarebespeuring, Swerfbespeuring, Parkeerbespeuring |
||
|
Gebeurtenisse |
Bewegingsopsporing, video-okklusion, toneelverandering, oudio-opsporing, netwerk ontkoppel, IP-konflik, onwettige toegang, berging-anomalie |
||
|
Brandopsporing |
Ondersteuning |
||
|
Koppelvlak |
Ethernet |
4PIN Ethernet-poort, 10M/100M self-aanpassing |
|
|
Alarm In/Uit |
1/1 |
||
|
Oudio In/Uit |
1/1 |
||
|
Beheer koppelvlak |
1x TTL 3.3V (VISCA-protokol), 1x RS485 (Pelco-protokol) (TTL 3.3V opsioneel) |
||
|
Video-uitset |
Netwerk en CVBS |
||
|
Pseudo kleur |
Wit warm, swart warm, fusion, yster rooi, ens 20 opsies |
||
|
Fokusmodus |
Outo / Handmatig / Eendruk AF |
||
|
FFC-modus |
Auto / Handmatig |
||
|
Beeldinstelling |
Helderheid, kontras, skerpte en tydelike geraasvermindering |
||
|
OSD |
Ondersteuning |
||
|
Flip |
Ondersteuning |
||
|
Spieël |
Ondersteuning |
||
|
Kragtoevoer |
DC 12V, 1A |
||
|
Tipiese kragverbruik |
2,5 W |
||
|
Piekkragverbruik |
7,3W |
7.1W |
|
|
Bedryfsvoorwaardes |
-30°C~+60°C/20% tot 80%RH |
||
|
Bergingsvoorwaardes |
-40°C~+70°C/20% tot 95%RH |
||
|
Die 1ste lensbeskermingsvlak |
IP67 |
||
|

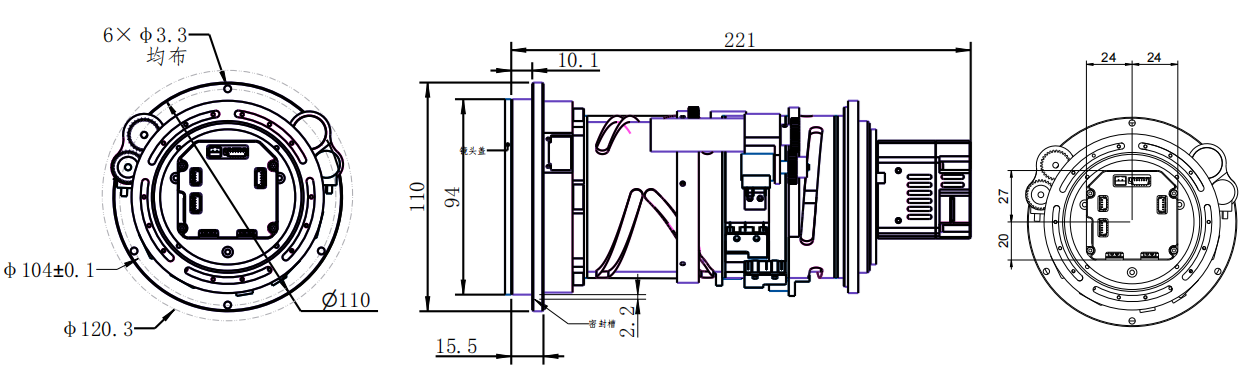

Afmetings (L*B*H) |
Φ155*295mm |
Φ110*221mm (flens) Φ120*221mm (Maks. projeksie) |
|
|
Gewig |
Ongeveer. 3,2 kg (lensdop ingesluit) |
Ongeveer. 1,72 kg (lensdop ingesluit) |
|
DRI Afstand
Teiken: Menslike grootte is 1.8m×0.5m (kritiese grootte is 0.75m), Voertuiggrootte is 1.4m×4.0m (kritiese grootte is 2.3m); Vuurgrootte is 0.13m×0.13m (kritiese grootte is 0.13m).
Die teikenopsporing, -herkenning en -identifikasieafstande word volgens Johnson se kriteria bereken.
Die aanbevole afstande van opsporing, herkenning en identifikasie is soos volg:
|
Lens |
Dens |
Rherken |
Identify |
||||||
|
Voertuig |
Menslik |
Vuur |
Voertuig |
Menslik |
Vuur |
Voertuig |
Menslik |
Vuur |
|
|
30 mm |
3833 m (12575 voet) |
1250 m (4101 voet) |
217m (712 voet) |
958 m (3143 voet) |
313 m (1027 voet) |
54m (177 voet) |
479 m (1572 voet) |
156 m (512 voet) |
27m (89 voet) |
|
120 mm |
15333 m (50305 voet) |
5 000 m (16 404 voet) |
607m (1991 vt) |
3833 m (12575 voet) |
1250 m (4101 voet) |
152m (499 voet) |
1917 m (6289 voet) |
625 m (2021 vt) |
76m (249 voet) |
|
180 mm |
23 000 m (75 459 voet) |
7500 m (24606 voet) |
910m (2985 voet) |
5750 m (18865 voet) |
1875 m (6152 voet) |
227m (744 voet) |
2875 m (9432 voet) |
938 m (3077 voet) |
113m (371 voet) |
